一、產品用途
影像測量儀適用于以二維坐標為標準的一切尺寸管控，應用領域機械，模切，電子，儀表，塑膠等行業。

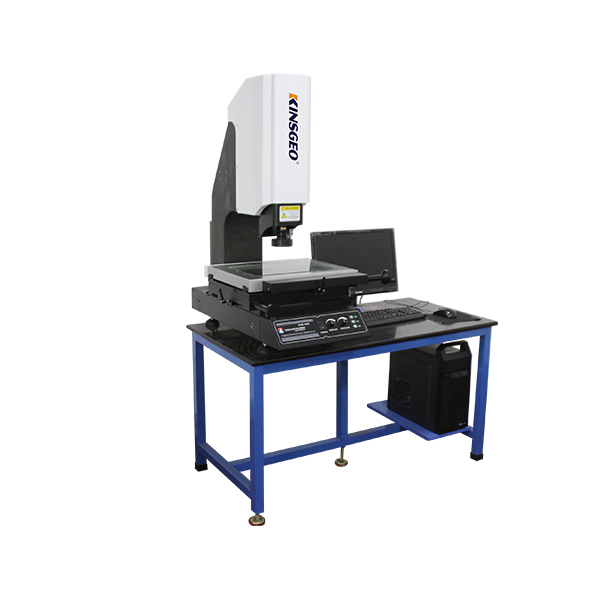

二、產品簡介
機身采用大理石結構保證設備數據長期穩定精確，配合CAD圖紙各項技術尺寸需求測量。測量元素：點，線，圓，弧，曲線等二維圖形。測量軟件可構造各種點，線，圓（弧）互相之間的相交，垂直，平分，夾角，鏡像，切線，圓等。位置誤差判定：真圓度，平行度，垂直度，同心度，輪廓度，對稱度等一系列位置公差。
| 型號 | VMS2010 | VMS3020 | VMS4030 | VMS5040 |
| 測量行程(X*Y*Z)mm | 200*100*200 | 300*200*200 | 400*300*200 | 500*400*200 |
| 外形尺寸(L*W*H)mm | 600*580*980 | 780*580*1020 | 980*680*1100 | 1080*780*1200 |
| 工作臺面(X*Y)mm | 350*250 | 450*350 | 560*460 | 660*560 |
| 玻璃尺寸(X*Y)mm | 245*145 | 340*240 | 440*340 | 540*440 |
| 主機總重量kg | 160 | 240 | 360 | 430 |
| 玻璃臺承重 | 20KG | |||
| 線性精度um | X*Y: ≤3+L/200 Z: ≤4+L/200(“L”指被測物體長度，單位mm) | |||
| 重復精度mm | 0.003 | |||
| 相機 | 高清晰彩色1/3相機 | |||
| 變焦物鏡 | 0.7-4.5X 手動卡位連續變倍鏡頭。 | |||
| 放大倍率及物方視場 | 35-220X (21.5 英寸彩色顯示器)。視場：6.0mm-0.95mm | |||
| 工作距離 | 90mm | |||
| 光源 | LED 三環環形表面光+透射平行光，亮度均可手動調節 | |||
| 工作電源 | 220V AC 50HZ 需接可靠地線 | |||
| 溫濕度 | 溫度：23±3℃ 濕度：50±20% | |||
